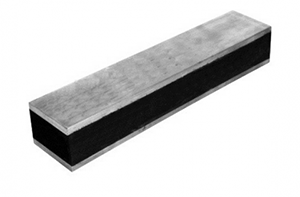

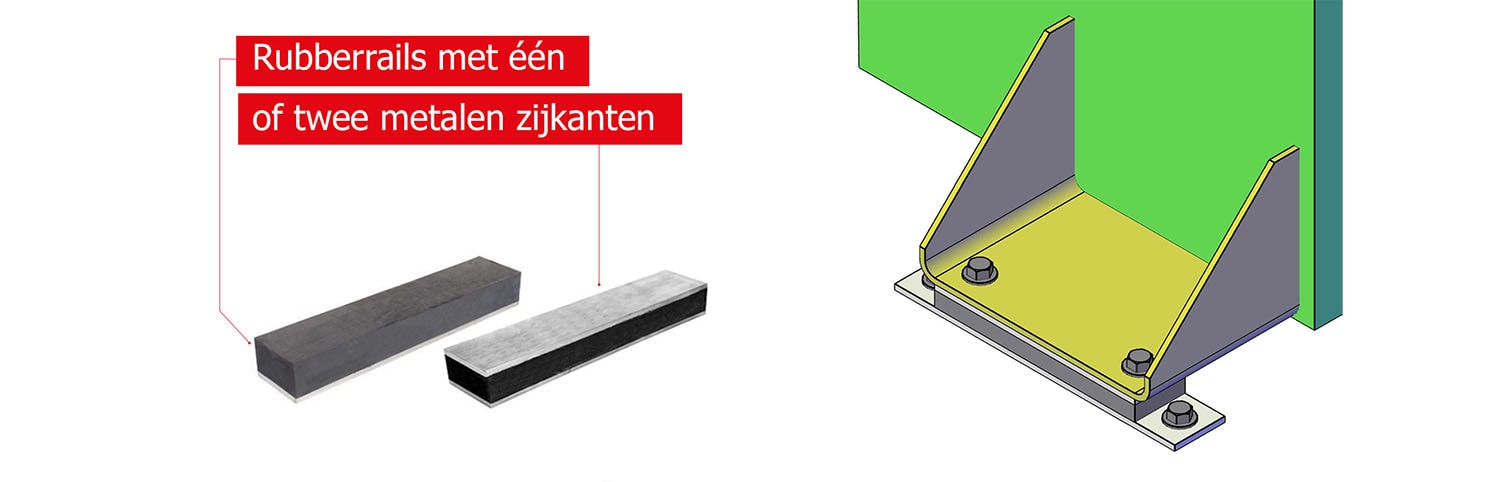

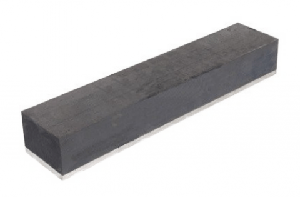

Rubberrails met aan één of twee zijden een metalen plaat

Rubberrails zijn een universele vorm van trillingsdempers. Het zijn trillingsdempers in railvorm met een lengte van 2 meter (2000 mm) die aan één of twee zijden zijn voorzien van een metalen plaat van staal 37 of RVS A2 of A4. U kunt de rails zelf op de gewenste maat zagen en indien nodig van de benodigde tapgaten voorzien.

De rails met staal 37 worden altijd zwart geschilderd geleverd, RVS-platen niet.

Het rubber is natuurrubber (NR) in de kleur zwart en hardheden 43, 55 of 72 Shore A. De rails kunnen ook in een andere rubbersoort worden uitgevoerd.

Omdat er verschillende breedtes en diktes bestaan, is het niet altijd mogelijk met één staaldikte te werken. Daarom wordt bijvoorbeeld een rail met een dikte van 30 mm niet geleverd met 15 mm dik staal.



Rubberrails zijn alleen op aanvraag leverbaar.



Een stip "●" staat voor leverbaar, een "x" staat voor niet leverbaar.

metalen plaat met rubberrubber railsrubber rails met metalen platen

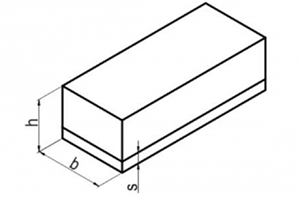

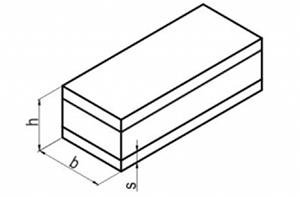

b h staaldikte van een plaat staaldikte van twee platen
    5 10 15 5 10 15
10 30 x x
20 25 x x x
20 30 x x
25 25 x x
25 30 x x
30 20 x x x
30 30 x x
35 15 x x x x
35 50 x x
40 20 x x x
40 30 x x
40 35 x x
40 40 x x
40 45 x x
40 50 x x
50 10 x x x x x
50 15 x x x x x
50 20 x x x
50 25 x x
50 30 x
50 35 x
50 40
50 45
50 50
50 55
50 60
50 70
60 20 x x x
60 30 x
60 35 x
60 40
60 45
60 50
60 55
60 60
60 70
60 80
70 30 x
70 40
70 45
70 50
70 55
70 60
70 65
70 70
70 80
