U-lagers en O-lagers

Hangelementen en lagers

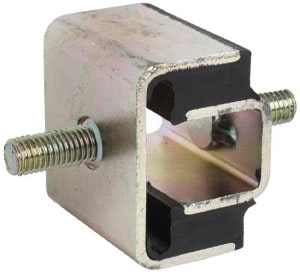

Hangelement-U-lager (U-demper)

Hangelement-U-lager is een trillingsdemper. Technirub levert dit soort U-vormige trillingsdempers in natuurrubber.

U-lager-hangelementen zijn zeer robuust en worden daarom vaak gebruikt in opstellingen met motoren in zowel mobiele als statische omgevingen. Dit dempende onderdeel is te vinden in o.a. compressoren, aggregaten, walsen en mengers en mixers. Vaak zien we dat U-lager-hangelementen in schuine stand gebruikt worden bij het plaatsen van motoren. Dit U-lager is hiervoor zeer geschikt. Dit hangelement is niet begrensd.

Dit U-lager wordt alleen in staal 37 gemaakt. De hardheden variëren van 43 en 55 tot 70 Shore A.

De hieronder vermelde afmetingen zijn standaard leverbare U-dempers.

Direct hangelement-U-lagers bestellen

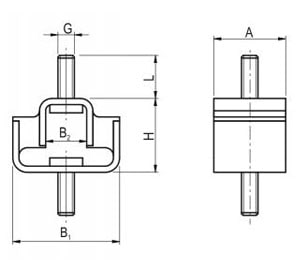

B1	B2	A	H	L	G
52	20	35	36	21	M8
54	22	50	40	23	M10

O-vormlager (O-demper)

O-vormige lagers, ook wel laagfrequente lagers genoemd, hebben een lage drukstijfheid. Dit maakt ze zeer geschikt voor het ophangen van kleine, lichte componenten en diverse apparaten. Dit O-vormige lager wordt vaak gebruikt in de instrumenten- en apparatenbouw.

Dit O-lager wordt alleen in staal 37 gemaakt. De hardheden variëren van 43 en 55 tot 70 Shore A.

De hieronder vermelde afmetingen zijn standaard leverbare O-dempers.

Direct O-lager bestellen

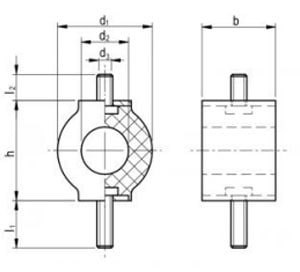

d1	d2	d3	h	b	l1	l2
10,5	5,6	M4	12,5	9,5	10	10
14	6	M4	17	13	10	10
25	12	M5	30	20	14	14
36	18	M6	38	28	10	10
36	17	M10	40	26	20	20

Is dit niet het product dat u zoekt? In onze webshop hebben wij de meestvoorkomende dempers, rollen en ophangelementen opgenomen, die direct kunnen worden besteld. Bekijk ons assortiment of vraag één van onze specialisten om advies.
